Draadloze fasenvergelijkers

Draadloze Hoogspannings-fasenvergelijker van 1 tot 232kV voor buitengebruik ook bij neerslag te gebruiken, conform IEC 61481

De draadloze fasenvergelijker maakt het mogelijk om de fasegelijkheid of – ongelijkheid van twee actieve hoogspanningsleidingen vast te stellen

– op elektrische netwerken 50/60Hz van 1 kV tot 232 kV.

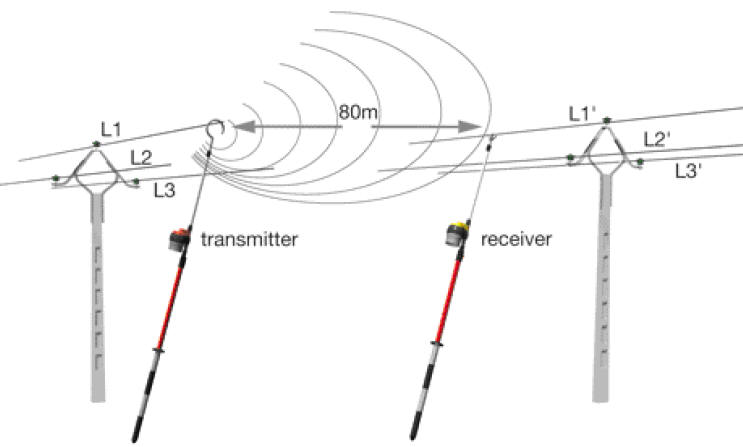

– afstand tussen zender en ontvanger tot 80 meter in het open veld
– Draadloos en zonder maximale tijdsmeting

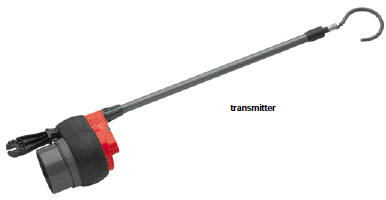

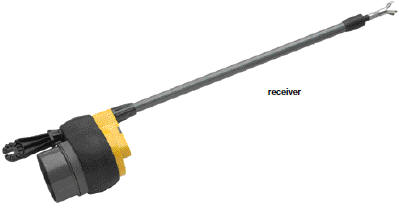

– Autotest van de ontvanger, de zender en een goede radioverbinding tussen
beiden
– optische en akoestische aanwijzing
groene diodes: fasegelijkheid      (hoek verschil +/-10 %).
rode   diodes: faseongelijkheid  (hoek verschil +/-30 %).
– communicatie frequentie 433 MHz.
– Batterij 9V.

Bestel-Nr. Gebruiksspanningen
fase-fase spanning KV
lengte van de antenne m Gewicht (kg)
CL12 1-232 0,6 1,75

Basiselementen

Bestel-Nr. totale lengte (m) gewicht (kg)
CM4610 1 1,35
CM4615 1,5 1,8
CM4620 2 2,8
CM4625 2,5 3,3

Tussenelementen

Bestel-Nr. totale lengte (m) gewicht (kg)
CM4610I 1 1,3
CM4615I 1,5 1,8
CM4620I 2 2,6
CM4625I 2,5 3,1

Afsluitelementen

Bestel-Nr. totale lengte (m) gewicht (kg)
CM4610K 1 1,3
CM4615K 1,5 1,8
CM4620K 2 2,6
CM4625K 2,5 3,1

Transporthouder voor isolerende stokken

Bestel-Nr. afmeting
CM3000 480 x 330 x 120 mm
