Laagspanningsgarnituren voor lijsten
- Bevestiging van de kortsluitpatronen via zekeringsstolp
- Leverbaar met aarding- en kortsluitkabels 25 mm² of 35 mm ²
- Kabellengten gestaffelt 250 mm, 500 mm, 750 mm, aardingskabel 500 mm
- Aardingsklem voor rails tot 12 mm naar keuze met volledig geïsoleerde aardingsklem met
flexibele greep of als kleine klem met vleugelschroef. - Uitvoering U met verhoogde opname beugels (bij geïsoleerde lijsten)
- geschikt voor een maximale kortsluitstroom van:
Ik = 4,9 kA 1s in combinatie met kortsluitkabels 25 mm²
Ik = 6,9 kA 1s in combinatie met kortsluitkabels 35 mm²
| Bestel- nummer |
Doorsnede | Artikel | Afbeelding | Gewicht |

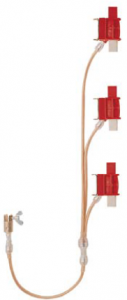

| 2635 | 25 mm² | Kortsluit- en aardingsgarnituur met Kortsluitpatronen en kleine aardingsklem |  |
1,85 kg |
| 2636 | 35 mm² | 1,97 kg | ||
| 2635/U | 25 mm² |  |
2,10 kg | |
| 2636/U | 35 mm² | 2,22 kg | ||

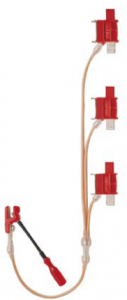

| 2648 | 25 mm² | Kortsluit- en aardingsgarnituur met Kortsluitpatronen en volledig geïsoleerde aardingsklem met flexibele greep |
 |
2,15 kg |
| 2648/U | 35 mm² | 2,27 kg | ||
| 2649 | 25 mm² |  |
2,40 kg | |
| 2649/U | 35 mm² | 2,52 kg | ||
| 2638 | losse kortsluitpatronen, voor grootten 1, 2, en 3, aan een zijde geïsoleerd | 0,25 kg | ||
| 2638/U | 0,29 kg | |||
| 2642 | Zekeringshandgreep met kunstlederen handstolp voor zekeringen Gr. 00, 1, 2 en 3 | 0,35 kg | ||
| 2643 | Veerbeugel 6 mm voor garnituur | 0,07 kg | ||
| 2644 | Veerbeugel 6 mm voor garnituur | 0,07 kg | ||
Bij de uitvoering /U zijn de opname beugels voor de laagspanningszekeringen verhoogd. Dit is bij afgedekte opnamecontacten noodzakelijk.
De garnituren kunnen ook met verende beugels voor mescontacten voorzien worden
Vanzelfsprekend leveren wij ook koffers met sets met gecombineerde kortsluitpatronen:
| Bestel-nummer | Omschrijving | Gewicht |
| 2904 | Driepolige laagspannings kortsluit- en aardingsgarnituren, volledig geïsoleerde set in kunststof koffer, voorzien van:2 aardings- en kortsluitkabels 25 mm², lengten gestaffeld 200 mm, 400 mm, 600 mm, aardkabel 500 mm. met volledig geïsoleerde aardingsklem met flexibele greep 6 kortsluitpatronen, Gr. 1 t/m 3 3 kortsluitpatronen, Gr. 00
1 aardingsgreep met dubbele functie voor het inzetten en uitnemen van de kortsluitpatronen en het vastschroeven van de kortsluitkabels maximale kortsluitstroom Ik = 4,9 kA 1s |
7,0 kg |
