Een kortsluitkabel en andere aardings- en kortsluitgarnituren

Kortsluit- en aardingsgarnituren, zoals een kortsluitkabel, zijn leverbaar met kogelkopklemmen of universele klemmen. Deze klemmen worden bevestigd met aardingsstangen en kunnen als aardklem met het type MT 840 (uitvoering A) of een vleugelmoer voor aardingsbouten (uitvoering B) toegepast worden. De kortsluitkabels die wij aanbieden, hebben een standaardlengte van 600 millimeter en de aardingskabel heeft een standaardlengte van 1.800 millimeter. MERWEtechniek B.V. uit Lieshout, nabij Helmond, stelt, indien gewenst, naast kortsluitkabels ook aardingsgarnituren voor u samen. U geeft hiervoor simpelweg de gewenste lengten en gewenste klemmen aan ons door.

U koopt hier kogelkop-kortsluit- en aardingsgarnituren zoals een kortsluitkabel

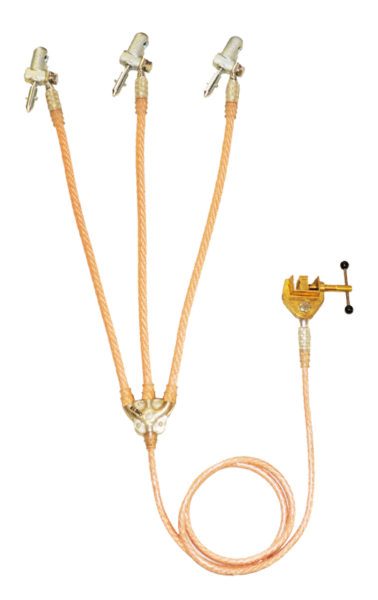

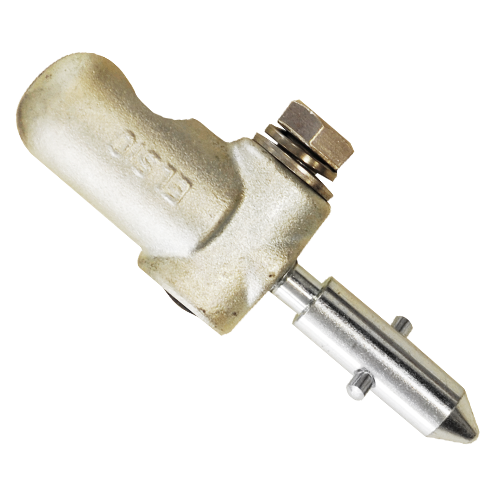

Kogelkop-aardingsgarnituren zijn voorzien van kogelkopklemmen die geschikt zijn voor aardbouten van 20 tot 25 millimeter. Wij leveren deze kortsluitkabels naar wens met een aardklem in uitvoering A of uitvoering B. Bekijk onderstaande tabel voor aanvullende informatie.

Geschikt voor kogelaardingsbouten 20 mm Ø

max. kortsluitstroom Ik = 13,8 kA 1s bij 70 mm2
max. doorsnede 70 mm2
Aardklem Bestel nr. Doorsnede kortsluit/
aardingskabel
Koper aandeel Totaal gewicht

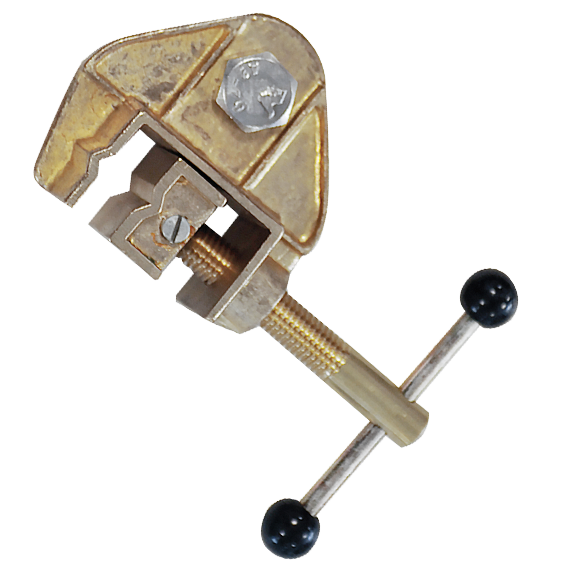

 mt840 2030 25/25 mm2 1,1 kg 2,8 kg
2031 35/25 mm2 1,3 kg 3,1 kg
2031 50/25 mm2 1,7 kg 3,6 kg
2033 70/35 mm2 2,3 kg 4,3 kg
 vleugelmoer 2140 25/25 mm2 1,1 kg 2,7 kg
2141 35/25 mm2 1,3 kg 3,0 kg
2142 50/25 mm2 1,7 kg 3,5 kg
2143 70/35 mm2 2,3 kg 4,2 kg

sticke16-1Bij aardingsgarnituren zijn voor de bediening van de fasenklemmen aardingsstangen noodzakelijk, deze zijn niet inbegrepen.

Geschikt voor kogelaardingsbouten  25 mm Ø

max. kortsluitstroom Ik = 23,7 kA 1s bij 120 mm2
max. doorsnede 120 mm2
Aardklem Bestel nr. Doorsnede kortsluit/
aardingskabel
Koper aandeel Totaal gewicht
 mt840 2150 95/35 mm2 2,8 kg 4,8 kg
2151 120/50 mm2 3,6 kg 5,8 kg
 vleugelmoer 2152 95/35 mm2 2,8 kg 4,7 kg
2153 120/50 mm2 3,6 kg 5,7 kg

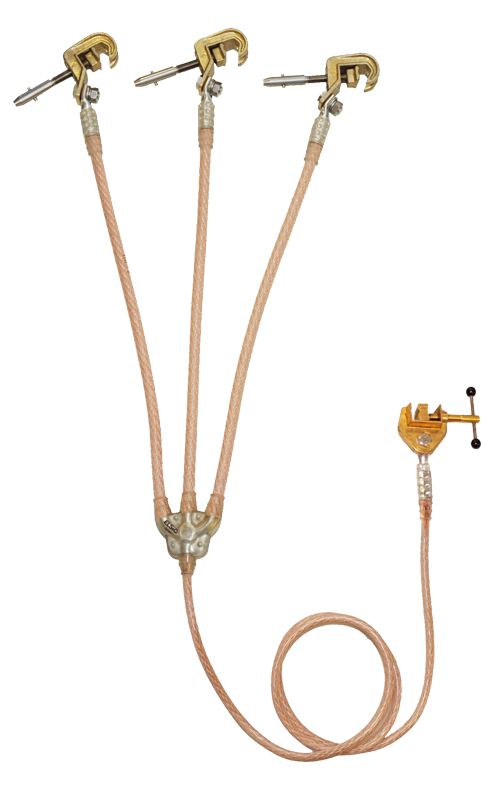

Universele kortsluit- en aardingsgarnituren met kortsluitkabels

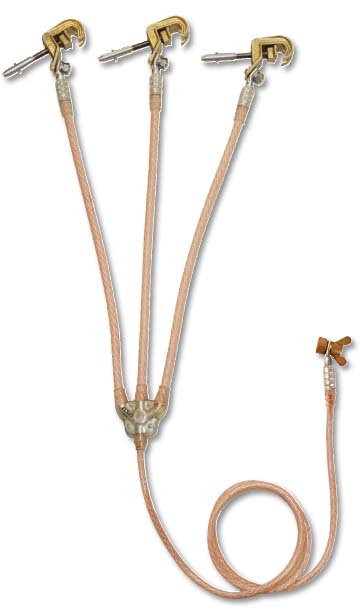

De universele aardingsgarnituren, met onder andere een kortsluitkabel, zijn voorzien van universele klemmen van het type MT 1911 of MT 1921. De universele garnituren leveren wij desgewenst ook met een aardklem in uitvoering A of B. Wij voorzien u van extra informatie in onderstaande tabel.

Klem MT 1911 geschikt voor:
kogelaardingsbouten 20 mm Ø
T-bouten
vlakke geleiders tot 18 mm
ronde geleiders tot 18 mm Ø

Geschikt voor kogelaardingsbouten 20 mm Ø

max. kortsluitstroom Ik = 13,8 kA 1s bij 70 mm2
max. doorsnede 70 mm2
Aardklem Bestel nr. Doorsnede kortsluit/
aardingskabel
Koper aandeel Totaal gewicht
 mt840 2001 25/25 mm2 1,1 kg 3,2 kg
2002 35/25 mm2 1,3 kg 3,5 kg
2003 50/25 mm2 1,7 kg 3,6 kg
2004 70/35 mm2 2,3 kg 4,7 kg
 vleugelmoer 2081 25/25 mm2 1,1 kg 3,1 kg
2082 35/25 mm2 1,3 kg 3,4 kg
2083 50/25 mm2 1,7 kg 3,9 kg
2084 70/35 mm2 2,3 kg 4,6 kg

sticke16-1Bij aardingsgarnituren zijn voor de bediening van de fasenklemmen aardingsstangen noodzakelijk, deze zijn niet inbegrepen.

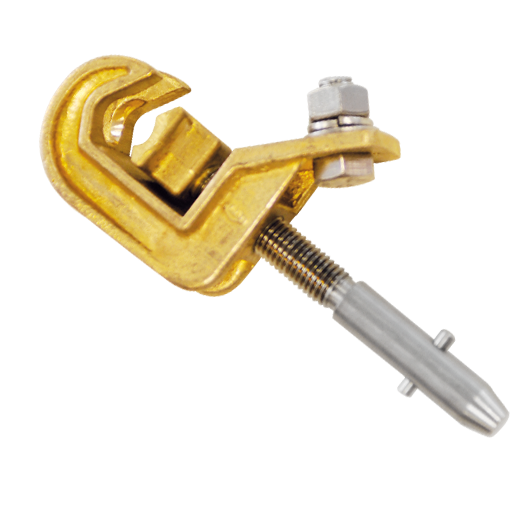

Klem MT 1921 geschikt voor:
kogelaardingsbouten 25 mm Ø
T-bouten
vlakke geleiders tot 28 mm
ronde geleiders tot 25 mm rond

Geschikt voor kogelaardingsbouten  25 mm Ø

max. kortsluitstroom Ik = 23,7 kA 1s bij 120 mm2
max. doorsnede 120 mm2
Aardklem Bestel nr. Doorsnede kortsluit/aardingskabel Koper aandeel Totaal gewicht
 mt840 2091 95/35 mm2 2,8 kg 5,9 kg
2092 120/50 mm2 3,6 kg 7,0 kg
 vleugelmoer 2093 95/35 mm2 2,8 kg 5,8 kg
2094 120/50 mm2 3,6 kg 6,9 kg

Wandhouder

Bestel-Nr. Artikel Gewicht

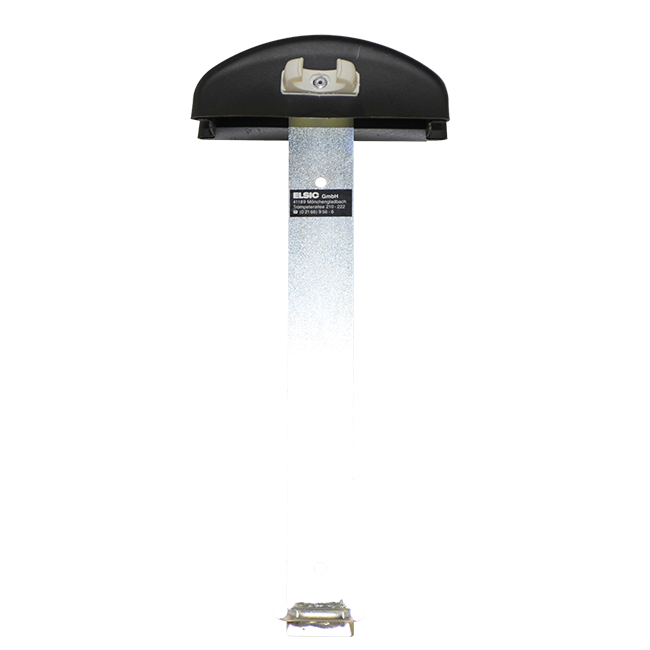

2070 Wandhouder voor aardingsgarnituur en bedieningsstang 1,10 kg

Koffer

Bestel
nr.
Artikel Gewicht

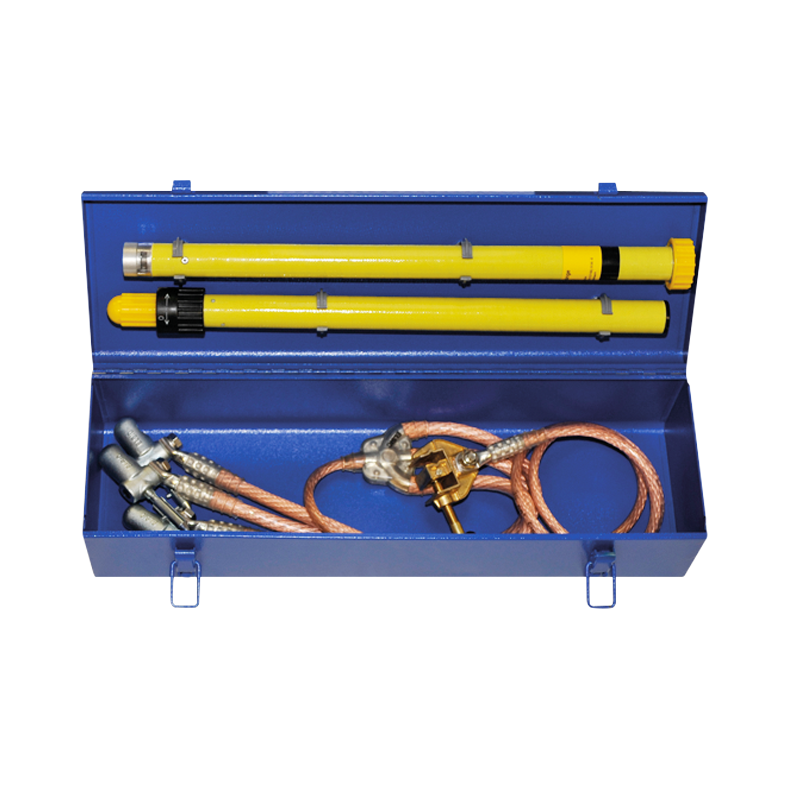

2075 Metalen koffer met tweedelige aardingsstang, lengte 1.200 mm, afmetingen 660x200x155 mm
excl. aardingsgarnituur.
5,88 kg

Aardingsstangen

bestel
nr.
lengte Artikel lengte isolatiedeel Belast-
baarheid
Gewicht

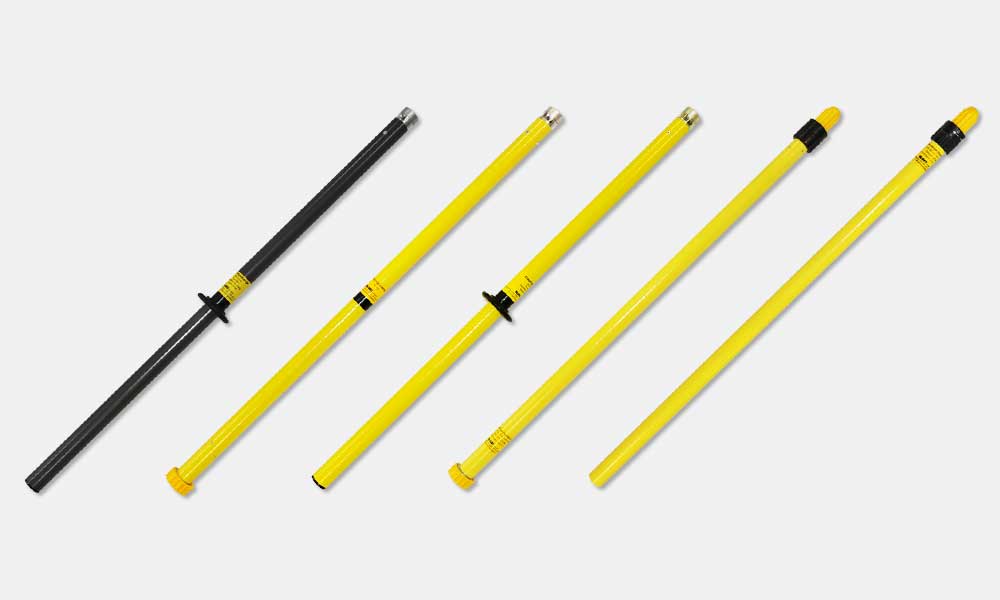

3050 1000 mm Aardingsstang uit hart-PVC-buis 36 mm Ø met bajonetsluiting
erdungstangegrau_klein
500 mm 15 kg 0,60 kg
3051 1500 mm 500 mm 15 kg 0,80 kg
3052 1000 mm Aardingsstang uit glasvezel versterkt polyester buis 36 mm Ø met bajonetsluitingerdungsstange_klein 500 mm 30 kg 0,90 kg
3053 1500 mm 500 mm 30 kg 1,16 kg
3054 2000 mm 500 mm 30 kg 1,48 kg
3055 2500 mm 500 mm 30 kg 1,82 kg
3080 tweedelige wandhouder voor bedieningsstangen
type CI 10aardin1
0,15 kg

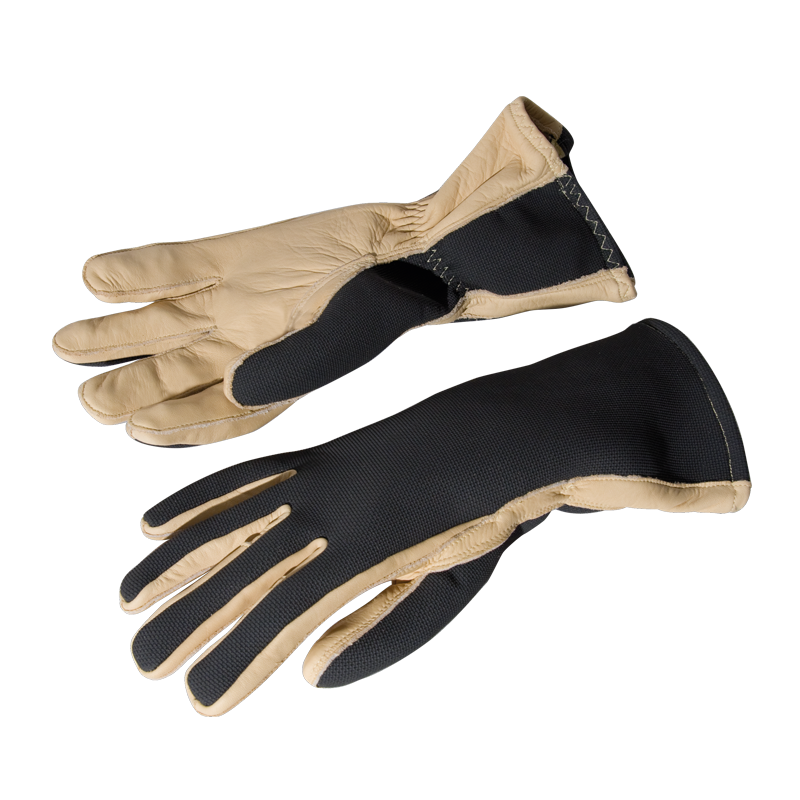

Kevlar handschoenen ter bescherming van kortsluit-uitwerkingen

bestel
nr.
type Artikel Maat Gewicht
785796 APG 8

De rug van de handschoen bestaat uit 100% Kevlar, dat met vlamdovende polychloropreen-schuim voorzien is. De andere zijde is voorzien van hoogwaardig rundleder voorzien van siliconenlaag.

  • EG bouw monster beproefd

  • bescherming tegen vlambogen conform IEC 61482-1-2

  • Bescherming tegen thermische uitwerken confrom EN 407: 2004

  • Bescherming tegen mechanische uitwerkingen conform EN 388: 2003

  • Ergonomisch door rundleder

  • Hoog draagcomfort (ademend)

  • Perfecte pasvorm

  • beproefd op vlambogen tot 7 kA 0,5 sec.

8 0,17 kg
785797 APG 9 9 0,18 kg
785798 APG 10 10 0,19 kg
785799 APG 11 11 0,20 kg

Ontdek ons complete assortiment

Wij bieden u niet enkel kortsluitingsgarnituur, zoals een kortsluitkabel. Wij verkopen ruim 10.000 verschillende elektrotechnische producten, waaronder ook producten om uw veiligheid te garanderen. Denk hierbij aan veiligheidsmaterialen, zoals isolerende handschoenen. Wilt u graag aanvullende informatie over kortsluitkabels of aardstokken ontvangen? Neem dan contact op met onze groothandel in Lieshout door te bellen naar +31 (0) 499 – 33 00 25 of door een e-mail te sturen naar info@merwetechniek.nl. We horen graag van u.
